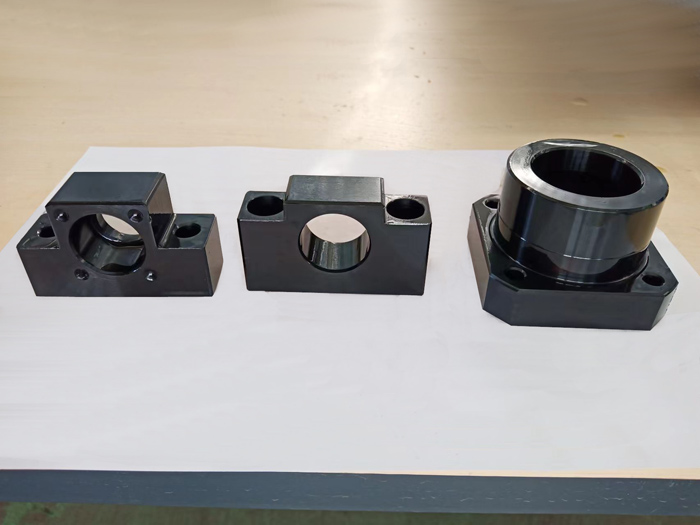

优质发黑表面处理时容易遇到哪些问题？（1）氧化膜疏松。氧化膜应很致密，与基本结合很牢固。如果生成的氧化膜疏松，容易擦掉，这是不正常的现象。出现这种情况，主要是由于新配制的氧化溶液缺少铁离子引起的。解决办法，是加入一些旧的氧化溶液，或者加入一些干净的钢屑，煮沸30min，以增加氧化溶液的铁离子浓度，这现象就会消除。（2）酸洗钝化工件表面呈红褐色锈斑。氧化膜应呈深黑色，光亮且平滑。如果工件表面出现红褐色斑点或连成一片，这主要是由于氧化溶液中氢氧化钠过浓、生成氧化铁过多所致。解决办法是调整溶液成分，补充加入一些亚硝酸钠和水，以降低NaOH浓度。（3）工件表面呈淡灰色。工件表面失去乌黑光泽，呈淡灰色，这是由于氧化溶液中氢氧化钠浓度过低引起的。解决办法，补充加入适量的氢氢化钠。

发黑处理常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。碱性发黑细分出来，又有一次发黑和两次发黑的区别。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的温度较大，大概在135-155℃之间都可以得到不错的表面，只是所需时间有些长短而已。优质发黑发黑处理是属氧化处理的方法。酸洗钝化它的作用是使钢件表面生成一层保护膜，以增强钢件表面防锈和耐蚀能力，同时可使钢件表面光泽美观，对淬火零件还有消除淬火应力的作用。发黑又叫煮黑，是将钢件放在很浓的碱和氧化剂的溶液(苛性钠和过氧化钠)中加热煮沸，使钢件表面生成一层黑色的Fe3O4薄膜的工艺处理过程。

发黑表面处理是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。酸洗钝化外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理，其主要作用是在工件表面形成一层致密的氧化膜，防止工件腐蚀上锈，提高工件的耐磨性，它只是一种表面处理，不会对内部组织产生任何的影响，它不是热处理，和淬火有根本的区别。3％硫酸铜点滴试验.在工件上点滴上硫酸铜或2%硫酸铜浸蚀试验，将工件完全浸设入此硫酸铜溶液，在30秒钟后肉眼观察氧化膜不变色为合格。优质点滴试验和浸蚀试验都在工件未上油前进行,成品抽验时应先用酒清清除油污。发黑氧化后的工件在正常保管下一年内不生锈。

发黑表面处理的操作流程:工件夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮沸→检查。中山发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。优质发黑质量的好坏往往因这些工序而变化。金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
