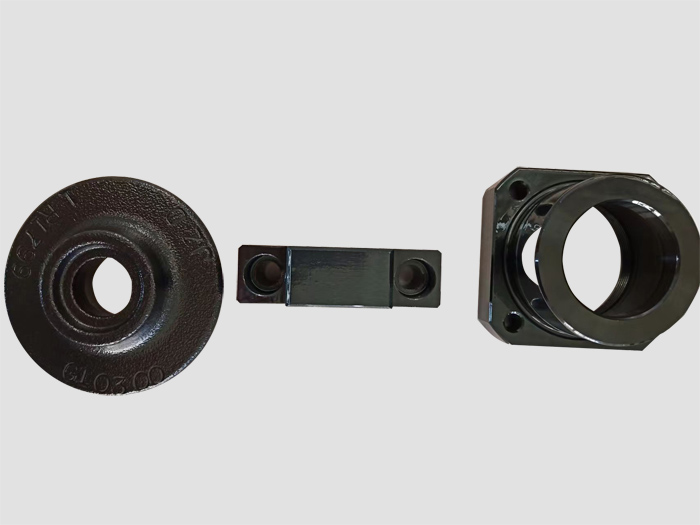

普兰店黑色金属表面经蓝色处理后形成的氧化膜，外层主要为四氧化铁，内层为氧化铁。灰黑色甚至白色，专门为黑色过程中存在的许多问题开发设计了一种新型的黑色防锈油产品，有效解决黑色工件防锈差，外观满足客户要求。金属表面发黑处理适用于黑色、电黑色、镀锌、黑色、电泳防锈等精密硬件部件。发黑处理：是将钢铁金属零件浸没在很浓的碱和氧化剂的溶液中，发黑加工在一定温度下加热、氧化，使金属表面生成一层均匀致密而且与基体金属表面结合牢固的四氧化三铁薄膜的工艺。这层薄膜，对金属表面的防腐有很好的作用。由于实际生产中受各种因素的影响，这层薄膜的颜色有蓝黑色、黑色、蓝色（所以有时又称发蓝）等等。

氧化是发蓝发黑的主要过程。Fe3O4 薄膜是否致密、光滑和足够厚取决于氧化阶段。工艺温度为550°C。黑化溶液的温度为130至145°C。浸泡时间为 50 至 80 分钟。优质含碳量高的高碳钢，氧化速度更快，浸泡时间可以更短。含碳量低的低碳钢氧化速度慢，需要较长的浸泡时间。合金钢，特别是高合金钢，工件表面有一定的残余奥氏体，对碱性溶液有很强的抵抗力，不易生成Fe3O4，所以浸泡时间较长。将待清洗的钢铁件浸没在钢铁除油剂槽液中，静置几分钟，取出，将钢铁件表面除油剂残液水洗干净。发黑加工钢铁发黑工艺的成败，除油是关键。如果，钢铁表面的油污没有清晰干净，就会直接影响终发黑的质量，出现黑膜结合力差的情况。情况严重时，将会导致钢铁无法发黑的情况。

普兰店大连发黑表面处理工艺是需要一定条件才能进展的，假设条件达不到，那么该处理根本无法进展反响。发黑加工其重要的条件就是相关的反响溶液，当前，钢铁零件的发黑一 般都是使用各种发黑溶液进展的，常见的发黑溶液有亚硝酸钠和硝酸钠的熔融盐。另外，人们也可以在高温热空气中进展发黑处理，高温热空气的温度都是要超过五百摄氏度的，否那么就无法使空气当中的有效成分跟钢铁进展反响。钢铁产品表面的发黑处理，也会被称为发蓝处理，表面那层致密而光滑的氧化层是四氧化三铁，也就是靠它来保护工件内部不被氧化的。在高温 550℃下，氧化后的四氧化三铁会呈现出天蓝色，所以就被称为发蓝处理。

发黑表面处理有哪些优点。一、沉淀物少，发黑处理数量大。现有常温发黑液的一般危害是沉淀或沉淀现象严重，有效成分损失，发黑效率低下。对常温金属发黑剂的床榻少，使用效率高，产品发黑面积比现有常温发黑液体高，性价比高，降低了生产成本。二、发黑加工附着力强。优质发黑处理后的工件没有浮黑、黑膜致密。经过反复测试，在发黑工件表面使用滤纸反复擦拭500次以上不见金属基体，而传统的常温发黑产品，很难达到100次以上。三、防腐蚀性强。发黑的工件盐雾试验时间比传统的常温发黑长1-2倍。

优质发黑表面处理的发黑液配方（与水溶解）：1# 配方 苛性钠 600-700克/升 硝酸钠50-70克/升 亚硝酸钠180-220克/升。2# 配方 苛性钠 700-800克/升 硝酸钠100克/升 亚硝酸钠100克/升。3# 配方 苛性钠 600克/升 亚硝酸钠60克/升 磷酸三钠20-40克/升。普兰店金属表面处理如果到位，才能够真正保证工件的好品质，对于很多大型加工商家来讲，直接找到不锈钢表面处理的厂家是好的，联合合作可以节省不少的费用，也能够确保工作效率。酸洗钝化除油是必须要做的一个步骤，而且对整体上的加工也有非常大的影响，所以我们必须要挑选到优质的工厂来合作，更是要确定一下哪个厂家加工的费用是合理的。

优质发黑是化学表面处理的一种常用手段，这种工艺有所需时间短，成本低，设备简单，操作方便等优点。发黑加工简单来说其原理就是用发黑液使金属表面形成一层致密的氧化膜，氧化膜可以隔绝空气，达到防锈的目的，延长金属的使用寿命。通过表面发黑工艺的应用，能够在金属产品的表面产生一层氧化膜，凭借着这层氧化膜，能够很好地将产品本身和工件进行隔绝。以此并能够使得产品在应用的时候，不会直接与空气中的水接触，如此产品自然也就不会出现锈蚀问题。这也就是说，这种工艺的应用，能够为大家带来提升金属产品的防锈性能这个好处。
