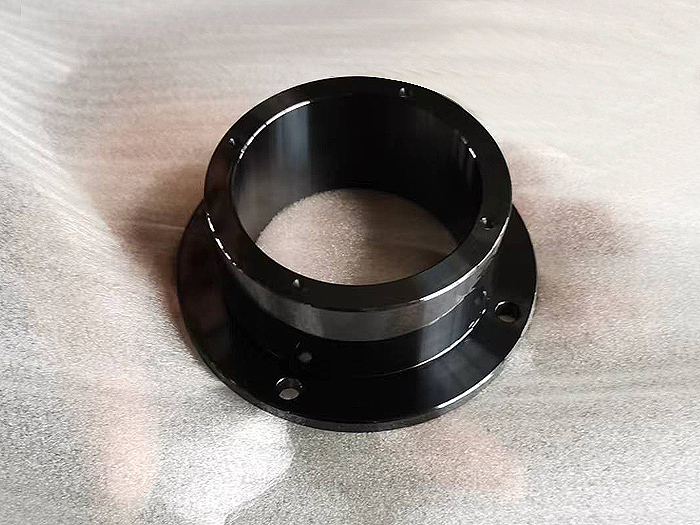

经常跟发黑处理打交道的人都知道一种影响发黑处理效果的现象，即沉淀和后沉淀现象，沉淀现象就是在发黑过程当中有沉淀产生，从而会影响发黑效果。抛丸之所以会出现沉淀现象，主要是因为在钢铁发黑时，钢铁基体就会被发黑液氧化产生Fe2+，Fe2+那么会被进一步氧化为Fe3+，Fe3+与亚硒酸根离子反响生成 Fe2(SeO3)3沉淀。Fe2(SeO3)3不仅影响了发黑液的使用功能，还消耗了大量的有效成分。传统的发黑方法是碱性氧化发黑。承接碱性氧化发黑通常是采用高温和亚硝酸盐作为氧化剂，使钢铁零部件在特别浓的碱性氧化液中进行加热氧化，使零件表面形成一层蓝色至黑色的Fe3O4保护性氧化薄膜。这种高温氧化剂因工件在发黑时受热不均及温度过高，使溶液含量变化较快，经常造成发黑膜不均等现象。所以人们渴望寻求常温发黑工艺，达到节省能源、降低成本、操作简便、发黑膜均匀等目的。常温发黑剂剂调整剂有效的解决了上述问题，达到所要求的目的。

钢铁发黑表面处理在两种常见方法。1.承接碱性发黑。将钢铁浸入含有氧化剂(硝酸钠、亚硝酸钠)的浓氢氧化钠溶液中，在高于130度的温度下进行氧化处理，可以获得一层具有防护性能的黑色氧化膜，俗称发黑或发兰。此发黑膜的防护能力有限，故一般都要用中性油进行封闭处理，以提高其防护装束能力。2.酸性发黑。由铜盐、亚硒酸盐及磷酸盐组成的酸性氧化。抛丸该工艺同样是将钢铁浸入溶液中，在常温下进行氧化，所得氧化膜层的结合力、黑度和溶液的稳定性都有提高，质量可与高温碱性氧化媲美，市场上已有多种发黑剂供选购。

发黑处理方法包括传统碱性高温发黑、余温发黑和常温发黑。其原理，就是在金属表面生成致密的氧化膜，来阻断空气，终达到防锈的目的。承接发黑效率高，无酸雾，改善工作环境，经济实惠，不需要专用设备，不仅，适用于大批量发黑处理，抛丸更适用于小批量、零星工件的发黑处理。发黑效率高，无酸雾，改善工作环境，经济实惠，不需要专用设备，不仅，适用于大批量发黑处理，更适用于小批量、零星工件的发黑处理。常温发黑工艺中，重要的一个部分是工件的预清洗，工件在发黑前必须用#除油剂#清洗干净，否则，会影响终的发黑效果。

西岗发黑表面处理需要的工具有哪些？1. 电炉（1500W以上）。2. 0~200玻璃温度计1支。3. 塑料桶一只，酸洗时用。4. 不锈钢罐数只，如果是一次性使用，可以用废旧的油漆桶。5. 方便清洁的自来水源。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。抛丸实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。金属“发蓝”药液 采用碱性氧化法或酸性氧化法：使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝” 。

西岗发黑表面处理中如何避免出现花斑现象：发黑工件表面发黑后颜色不匀，甚至有花斑现象。主要原因：1、抛丸前处理不好，表面没有清洗干净，有残留油渍或锈斑导致工件发花。解决办法：加强除油清洗，如提高除油温度，选择高效除油剂，延长除油时间，也可采用二次除油。二是加强酸洗工序，彻底清除工件表面锈迹。2、在发黑过程发黑炉中工件紧压在一起，交叠处不能接触药液造成花斑现象。解决办法：发黑过程中间歇抖动工件1至2次，使工件各部分匀接触药液。3、刚发黑后的工件有轻微发花时，可不作处理，药液有自身修复功能，工件放置数小时后颜色会自动变得均匀。对于工件上个别斑痕，可在打油前直接用产品浓缩液涂刷补黑。对出现严重花斑的工件须重新进行除油、酸洗，再做发黑处理。

发黑表面处理的特点有哪些？（1）发黑安全不用电，用碱性高温发黑需100%用电。（2）提高工效：共需1-2小时。（3）承接发黑成本低，设备简单，操作方便；对发黑时间做了严格的控制。（4）工艺适应性强：解决了球墨铸铁不能发黑的难题。发黑+涂油是工业紧固件很流行的镀层，因为它便宜，并且在油耗尽之前看起来不错。由于发黑几乎无防锈能力，所以无油后它很快就会生锈。就是在有油状态下，其中性盐雾试验也只能达到3~5小时。抛丸钢件在进行发黑处理后，金属表面会形成一层发黑氧化膜，这种黑色氧化膜本身非常薄也很软，不耐摩擦很容易破坏，而且防腐性能也比较差，属于发黑后的钢件是非常容易生锈，发黑后的零件可以在肥皂水中皂化处理，然后采用中性的热油进行侵油，再用中性包装纸包装。
