发黑主要就是把工件放置在空气、水蒸气或化学药物的溶液中，然后进展一定的加工步骤，后在工件的外表穿上一层“外衣〞，从而改善了其耐蚀性能。不过当前的发黑处理还是存在着许多的问题，假设不进展处理，那么就无法提升发黑处理的效果。

发黑处理就是将金属工件放在浓的碱和亚硝酸钠溶液中加热、氧化，使金属工件表面生成一层厚约0.5~1.0um、均匀致密，且与集体金属结合牢固的四氧化三铁薄膜，这层膜能起到储油作用而提高工件表面的防锈能力。发黑本质是工件表面金属的氧化过程，氧化处理后一半的色泽都是蓝黑色。随着氧化膜厚度的增加，膜层的颜色由浅逐渐变深，其顺序为：无色→黄色→橙色→红色→紫红色→紫色→蓝色→黑色。

大连发黑表面处理与磷化有哪些区别

发黑和磷化的区别在工艺和药剂选择差异很大，发黑主要用氢氧化钠和亚硝酸钠在135-145度煮制成。其碱性较强。磷化主要成分就是磷酸及主盐，如：锌，钙，锰等。温度5-95度不等。磷化耐蚀性要比发黑好许多。如锰系的磷化（上防锈油后）其耐腐蚀性要比发黑好上10-20倍。所以目前黑色膜层大有代替发黑（发蓝）之势。

目前，我国的发黑处理企业大多都是采用发黑溶液进展的，在发黑溶液进展加工的时候，有一个非常重要的问题，那就是沉淀和后沉淀现象，该现象对于发黑处理的效果影响非常的大，不进展解决该现象，那么根本无法保证其质量。因此，操作人员选择性能比较好的发黑剂，减少沉渣的产生，从而提升发黑的效果。

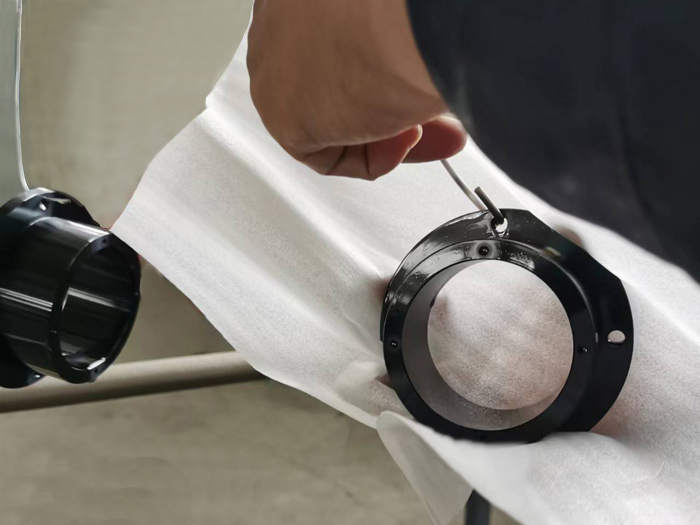

工件从发黑液中取出后，应空留几分钟，以继续成膜反应，增加结合力。因成膜反应缓慢，随发黑件存放时间延长，其外观会更黑，耐蚀性和结合力也会越来越好。工件取出后若发现局部着色不均匀，可漂洗后放回发黑液中继续着色，直到满意为止。
