通用banner
您当前的位置 : 首 页 > 新闻资讯 > 行业资讯

大连发黑表面处理中的皂化是什么意思

2023-02-23 14:05:52

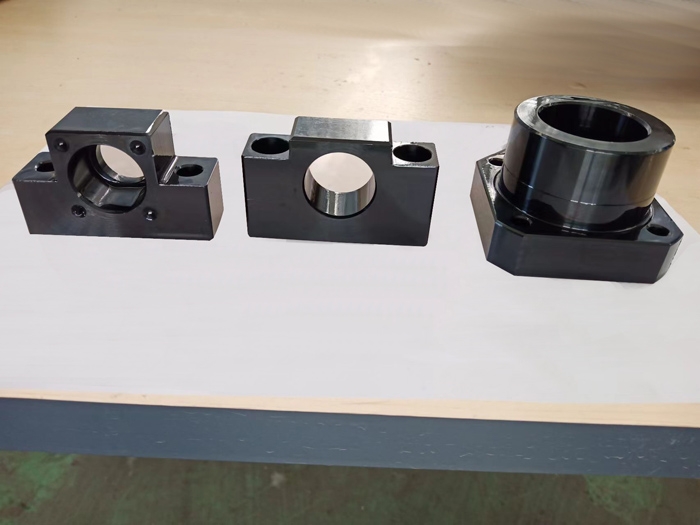

枪械零件的表面一般采取化学处理,也就是俗称的发黑,主要目的也是防锈和美观。与电镀、磷化等其他处理工艺比较,发蓝是在金属表面自行生产3—5微米的抗氧化保护膜,保护膜呈蓝黑色,美观又牢固。发黑处理几乎不会改变零件原来的尺寸和处理过程的变形问题,所以广泛的用于军械制品、精密仪器等准确度高的产品。


为得到效果好的常温发黑膜,可采用2次发黑工艺,即工件先后在两个发黑槽中发黑,两个发黑槽液成分一致、浓度不同。一般第2槽浓度较低,约为第1槽浓度的1/4,其它操作条件一致。应注意:工件经头一次发黑后,应充分水洗再进行第2次发黑。


大连发黑表面处理中的皂化是什么意思


所谓皂化,就是用一定温度的肥皂水溶液浸泡工件。目的是形成一层硬脂酸铁膜,提高工件的耐腐蚀性能。常用皂化液浓度为30~50g(皂)/L。将皂化液加热至80~10℃,将氧化后的工件浸泡10min左右。


一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油脱脂,然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理,其配比为2-3∶1,其余加水;加水量以温度在 135℃-145℃为合适;时间15-25分钟;取出套圈用清水冲洗后进行钝化处理,钝化处理用重铬酸钾溶液作为填充液,其浓度为12%-18%。


通过金属表面发黑工艺,在金属产品表面产生致密的氧化膜,能够很好地提高产品的防锈性能。在金属产品使用时,不容易因为锈蚀而损坏。从这方面来说,金属发黑工艺的应用,可以带来延长金属产品寿命的好处。


大连发黑表面处理

标签
