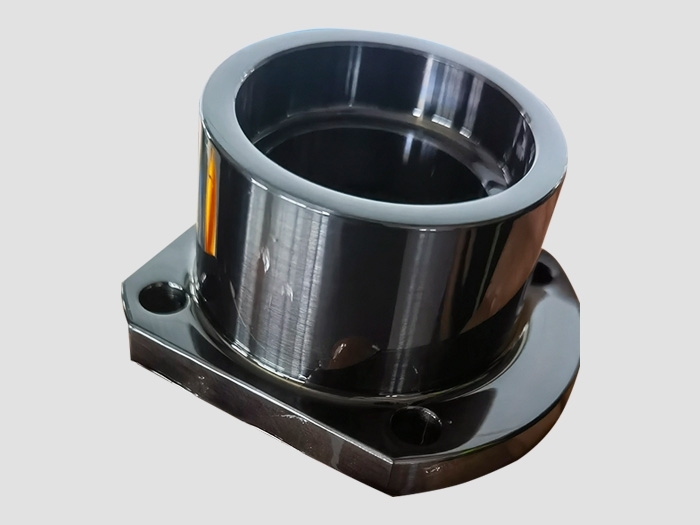

大连发黑表面处理是一种简单、经济、有效的金属表面处理技术，具有提高金属耐腐蚀性、耐磨性和美观性的优点。通过合理的工艺流程和严格的质量控制，可以确保发黑处理的效果，满足不同行业的应用需求。随着技术的不断进步，发黑处理将在更多领域得到广泛应用。

发黑处理是核心步骤，通常在碱性溶液中进行。常用的发黑溶液由氢氧化钠（NaOH）、亚硝酸钠（NaNO₂）和水组成。处理过程中，金属表面发生以下化学反应：[3Fe+4NaOH+NaNO₂rightarrow Fe₃O₄+4NaNO+2H₂O]反应生成的Fe₃O₄膜层均匀致密，具有良好的保护性能。

大连发黑表面处理的氧化膜厚度一般是多少？

发黑表面处理的氧化膜厚度通常较薄，一般在0.5-1.5微米之间。但不同的发黑方法和工艺条件会使膜厚有所差异：

硫酸铜法：在50℃左右的温度下，浸渍10-15分钟，表面形成一层暗紫色的氧化膜，膜厚通常在0.5-1.5微米之间。

氧化发黑法：在100℃左右的温度下，浸渍10-20分钟，表面形成的棕黑色氧化膜厚度也通常在0.5-1.5微米之间。

酸性发黑法：常温下浸渍1-3分钟，形成的黑色或深棕色氧化膜，膜厚相对较薄，通常在0.2-0.5微米之间。

也有一些特殊情况，采用碱性氧化法对弹簧进行发黑处理时，氧化膜层的厚度约为0.6-2微米。还有资料显示，黑色氧化物涂层厚度一般在0.5到2.5微米之间。

化学发黑是通过将金属零件浸泡在含有氧化剂的溶液中，通过化学反应在金属表面生成氧化膜。常用的氧化剂包括氢氧化钠（NaOH）、硝酸钠（NaNO₃）等。化学发黑的优点是处理温度低，适用于各种形状复杂的零件。

发黑表面处理是通过化学反应在金属表面形成一层致密的氧化膜，这层氧化膜主要由四氧化三铁（Fe₃O₄）组成。四氧化三铁具有良好的耐腐蚀性和耐磨性，能够有效保护金属基体不受外界环境的侵蚀。
