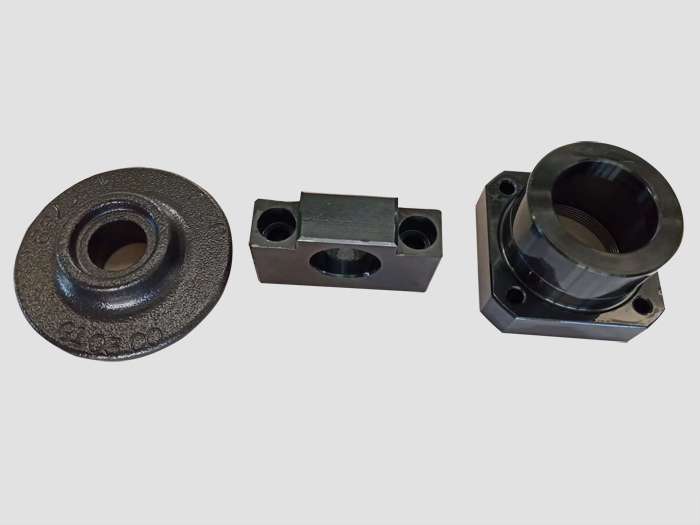

发黑技术是非常重要的，技术对于发黑处理而言是根本的。假设技术不过关，那么不管其他的硬件如何好，其终加工出来的质量也是不会很好的。因此，发黑加工处理企业就要把发黑技术作为一个重点，从而使企业获得比较好的发黑处理效果。

一般来讲，普通碳素钢发黑佳温度不可超出150度，而且发黑的时间30分钟左右就够了，温度太高或时间太长，表面颜色会变成褐色和花斑，而且容易生锈。而对于含铬的材料(如常见的Cr12）,温度可高些，时间也可长，颜色为红棕色，同样很漂亮。

大连发黑表面处理时容易遇到哪些问题

（1）氧化膜疏松。氧化膜应很致密，与基本结合很牢固。如果生成的氧化膜疏松，容易擦掉，这是不正常的现象。出现这种情况，主要是由于新配制的氧化溶液缺少铁离子引起的。解决办法，是加入一些旧的氧化溶液，或者加入一些干净的钢屑，煮沸30min，以增加氧化溶液的铁离子浓度，这现象就会消除。

（2）工件表面呈红褐色锈斑。氧化膜应呈深黑色，光亮且平滑。如果工件表面出现红褐色斑点或连成一片，这主要是由于氧化溶液中氢氧化钠过浓、生成氧化铁过多所致。解决办法是调整溶液成分，补充加入一些亚硝酸钠和水，以降低NaOH浓度。

（3）工件表面呈淡灰色。工件表面失去乌黑光泽，呈淡灰色，这是由于氧化溶液中氢氧化钠浓度过低引起的。解决办法，补充加入适量的氢氢化钠。

电化学除油一般是以稀碱液为电解液，以工件为电极，进行电解处理，利用电解时在电极表面析出的气体，将油污强行从工件表面脱离；化学除油是利用碱与油污发生皂化反应进行除油；表面活性剂除油是利用其乳化、增溶、润湿、分散等作用达到除油的目的。机械和手工除油是不言而喻的。

化学热处理是将工件置于特定介质中加热保温，使介质中活性原子渗入工件表层从而改变工件表层化学成分和组织，进而改变其性能的热处理工艺。化学热处理也是获得表硬里韧性能的方法之一。与表面淬火相比，化学热处理不仅改变钢的表层组织，还改变其化学成分。根据渗入的元素不同，化学热处理可分为渗碳、氮化、多元共渗、渗其他元素等。化学热处理过程包括分解、吸收、扩散三个基本过程。
