通用banner
您当前的位置 : 首 页 > 新闻资讯 > 行业资讯

大连发黑表面处理与磷化的区别

2022-12-23 13:10:31

钢铁的大连发黑表面处理(又称氧化处理)就是一种表面处理技术。钢铁的氧化处理可使工件表面生成一层保护性的化合物(如氧化物)。此化合物膜层具有很好的吸附性,氧化处理后零件再进行浸油以及其他填充处理,能进一步提高膜层的耐腐蚀性。所得膜层基本不影响零件的尺寸,使得光洁度高或抛光的精密零件发黑后既亮又黑,具有保护和装饰的效果。此外,黑色膜层具有消光作用,可减少工具和零件运动中的闪光,改善视觉疲劳,还可以作为油漆和电镀表面的替代品。


配制好的工作液在使用过程中,不时受到热工件的浸渍工作液有局部发黑剂被带出发黑槽外,成膜物质亦不断沉积到工件表面,随着溶液的消耗,液中成份在逐渐变化,应该定期检测分析溶液浓度,并结合生产量的多少,定期补充新的发黑剂,使工作液保持在一定的浓度范围内。


大连发黑表面处理与磷化的区别


发黑与发蓝均为钢铁的氧化处理,目的在表面获得Fe3O4的致密氧化膜,起到耐腐蚀作用;发黑的颜色即为深黑色,而发蓝的颜色为蓝黑色;


而磷化是指钢铁表面的磷酸盐皮膜处理,旨在表面获得以锰,锌,钙,铁等的磷酸盐化合物,起到耐蚀,减摩的作用.磷化膜的颜色有浅灰色,深灰色,黑色等.磷化膜根据单位面积膜重不同又可分为轻膜和重膜,轻膜一般用于涂装的底层,以增强涂层附着力为主,重膜一般以耐蚀,减摩的作用为主;


钢铁表面处理的一种方法。通常将工件浸入强氧化性的化学溶液中。例如沸腾温度为147~152℃的氢氧化钠(600g/cm3)及亚硝酸钠(100g/cm3)水溶液中,经一定时间使表面生成一层美观、较致密且具有防锈作用的黑色氧化铁薄膜。此项工艺有时也混称“发蓝”。广泛应用于钟表、指针、游丝、螺钉、仪表外壳及某些机械的零件等。


发黑处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀生锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 碱性发黑细分出来,又有一次发黑和两次发黑的区别。发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的宽容度较大,大概在135到155℃之间都可以得到不错的表面,只是所需时间有些长短而已。

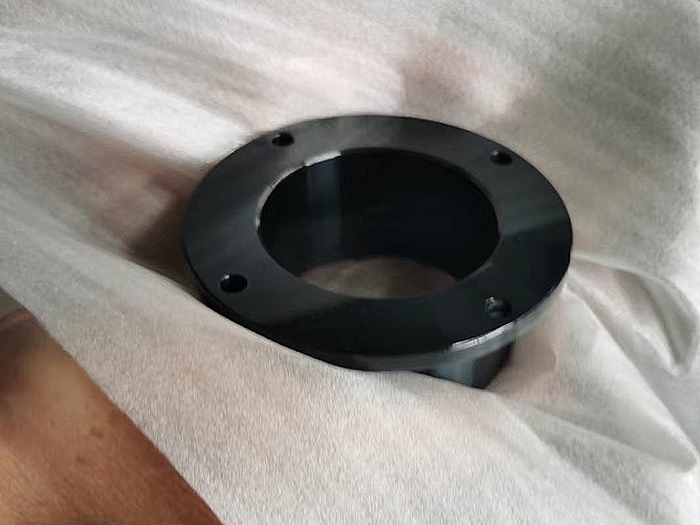

大连发黑表面处理

标签
